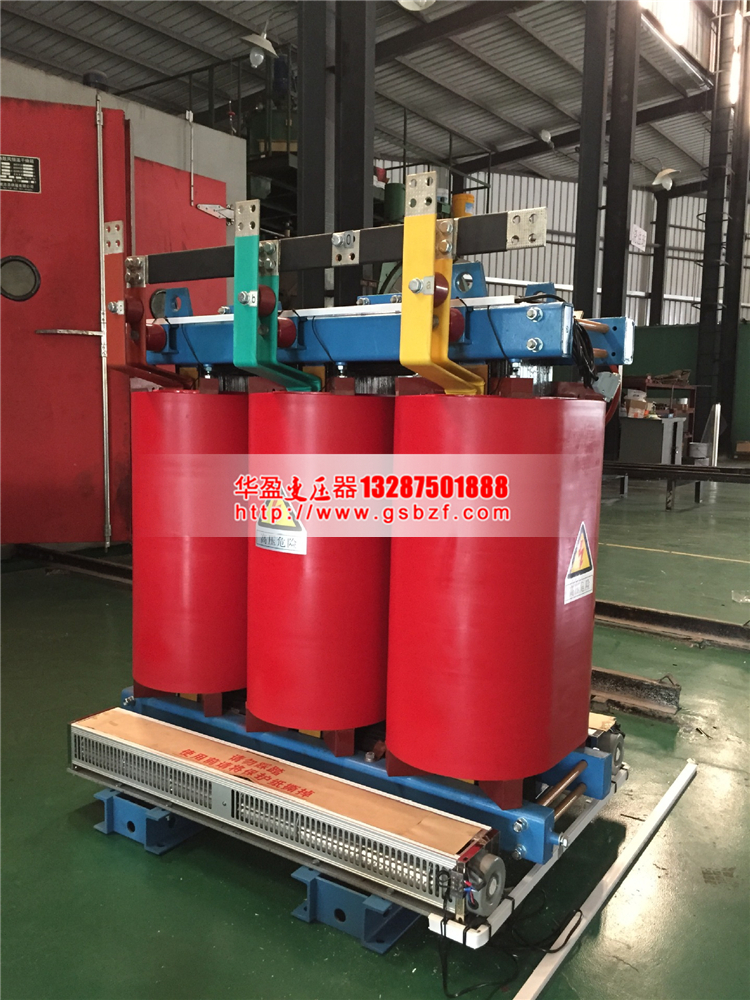

10KV干式變壓器

10KV干式變壓器采用優質材料,生產檢測設備按嚴格的工藝生產而成。是一種電氣強度、機械強度、耐熱強度很高的干式變壓器。是城市電網改造的優秀產品，產品具有可靠性高，使用壽命長的特點。適用于高層建筑、商業中心、住宅小區、醫院、化工廠、核電站、船舶及其它要求防火、防爆、防潮的配電網絡與工礦企業供配電系統等重要或特殊環境場所。根據不同的使用環境，可配置不同的防護等級。變壓器可按用戶需要帶有溫度控制和溫度顯示系統，可和溫控系統配合使用。

　　10KV干式變壓器結構特點：

　　1.鐵芯

　　10KV干式變壓器采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.

　　2.繞組

　　10KV干式變壓器繞組有以下幾種:

　　(1)纏繞式

　　(2)環氧樹脂加石英砂填充澆注

　　(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構)

　　(4)多股玻璃絲浸漬環氧樹脂纏繞式

　　3.高壓繞組

　　10KV干式變壓器一般采用多層圓筒式或多層分段式結構

　　4.低壓繞組

　　10KV干式變壓器一般采用層式或箔式結構。

　　體積小，重量輕，占地空間少，安裝費用低。

　　正常使用條件:海拔不超過1000m。

　　(若與上述條件不符時,請?zhí)崆霸敿?xì)說明, 可按相應標準的有關規定，作適當?shù)恼{(diào)整)

　　SCB11變壓器　產品執行標準：

　　GB1094.1~2-1996電力變壓器

　　GB1094.3.5-2003電力變壓器

　　GB1094.4-2005電力變壓器

　　GB1094.11-2007干式電力變壓器

　　GB/T 10228-2008干式電力變壓器技術參數和要求

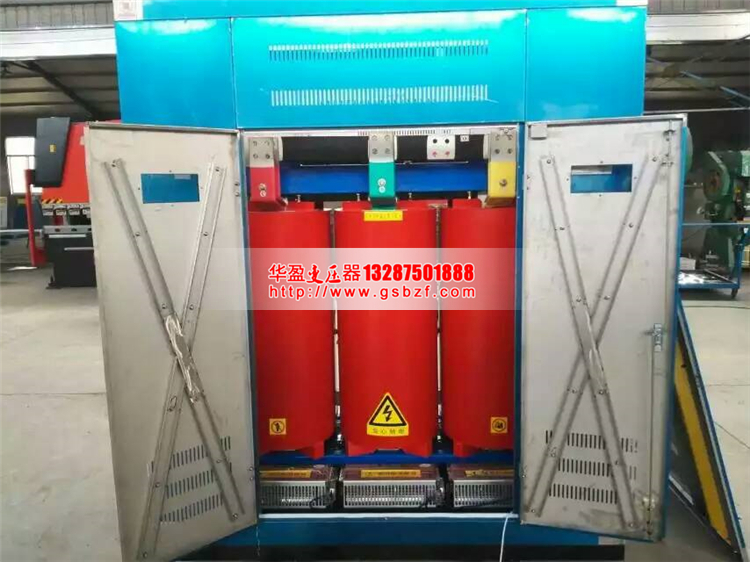

　　10KV干式變壓器是SCB9的更新之作。變壓器材料優質、配方科學，采用生產檢測設備按嚴格的工藝生產而成。產品具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。SCB10變壓器可作為油浸式變壓器的更新?lián)Q代產品，適用于高層建筑，商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。干式變壓器用外殼主要用于運行現場的安全防護，避免因小動物等異物進入引起運行事故，可有效保護人身安全并起一定的電磁屏蔽作用。

　　使用環境：

　　1.安全、不易燃燒，防火可直接安裝在負荷中心;

　　2.免維護、安裝簡便、經濟運行成本低;

　　3.防潮性好，可在100%濕度下正常運行;

　　4.損耗低，噪聲低，絕緣性好，局部放電量小，無污染，損耗通常比國家相應標準低10%;

　　5.散熱好，過載能力強，風冷狀況下，可過負載50%;

　　6.運行可靠，有完善的溫度保護控制系統，可保證變壓器安全運行;

　　7.體積小，重量輕，結構溫度，耐雷電沖擊能力強，機械強度高，抗溫度變化，抗突發短路能力強。

10KV干式變壓器主要技術參數

額定容量(KVA)	電壓組合		聯結方式	損耗（KW)		空載電流（%）	阻抗電壓（%）	絕緣耐熱等級	重量（Kg)
額定容量(KVA)	高壓（KV)	低壓（KV)	聯結方式	空載	負載（120℃）	空載電流（%）	阻抗電壓（%）	絕緣耐熱等級	重量（Kg)
10	11 10.5 10 6.3 6	0.4	Dyn11或者Yyno	0.135	0.305	4.0	4	F/F	135
20				0.170	0.595	3.5			180
30				0.195	0.705	2.6			330
50				0.270	0.995	2.2			380
63				0.330	1.210	2.2			400
80				0.370	1.380	2.2			510
100				0.400	1.570	2.0			590
125				0.470	1.850	1.8			650
160				0.545	2.130	1.8			780
200				0.625	2.530	1.6			930
250				0.720	2.760	1.6			1040
315				0.880	3.470	1.4			1180
400				0.975	3.990	1.4			1450
500				1.160	4.880	1.4			1630
630				1.345	5.870	1.2			1900
800				1.520	6.955	1.2	6		2290
1000				1.770	8.130	1.1			2700
1250				2.090	9.690	1.1			3130
1600				2.450	11.73	1.1			3740
2000				3.060	14.45	1.0			4150
2500				3.600	17.17	1.0			4810
3150				5.140	22.50	0.8	8		5800
4000				5.960	27.00	0.8	8		7100
